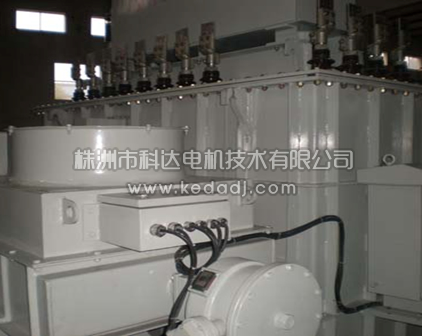

QB-5500/25牽引變壓器是為南車時代集團時代裝備技術有限公司定制的用于中國鐵道科學院高速動車組交流傳動試驗臺的一臺牽引變壓器。

適合與四象限牽引變流器配套使用，用于給四象限牽引變流器供電或牽引變流器反向?qū)λ�用SPWM調制波直接供電，并向電網反饋電能，廣泛應于電力機車試驗臺和使用變流器的發電系統。

主要技術參數：
1、電源額定頻率：50Hz，頻率變化范圍49Hz~51Hz。
2、原邊參數
    1）額定容量：5500KVA
    2）額定電壓：25KV（輸入電壓范圍17KV~31.5KV）
    3）額定輸入電流：183A
    4）額定輸入時，輸出為720V、765V、810 V、855 V、900 V、945 V、990 V、1035 V、1080 V、共9檔可調
注：電源電壓的波形近似于正弦波，畸變波形中的總諧波含量不大于5%，偶次諧波含量不大于1%。
3、 次邊參數
    1）牽引繞組數量：4
    2）輸出電壓：4×720V（A1-X檔）
                 4×765V（A2-X檔）
                 4×810V（A3-X檔）
                 4×855V（A4-X檔）
                 4×900V（A5-X檔）
                 4×945V（A6-X檔）
                 4×990V（A7-X檔）
                 4×1035V（A8-X檔）
                 4×1080V（A9-X檔）
    3）額定電流：4×1270A（900V檔）
    4）額定容量：4×1143KVA
5、短路阻抗：≤10%（900V檔）
6、空載電流：≤1%In
