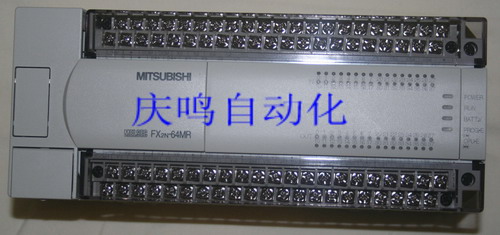

FX2n系列PLC是FX系列中最高級的模塊。它擁有無以匹及的速度、高級的功能、邏輯選件以及定位控制等特點，FX2n是從16到256路輸入/輸出的多種應用的選擇方案。 交流電源、24V直流輸入類型：模型 I/O總數 輸入 輸出 尺寸 mm(英寸）（寬）x（厚）x（高） 數目 類型 數目 類型 　 FX2N-16MR-001 16 8 漏型 8 繼電器 130x87x90 (5.12x3.4x3.5) FX2N-16MT 晶體管 　 FX2N-32MR-001 32 16 漏型 16 繼電器 150x87x90 (5.9x3.4x3.5) FX2N-32MT 晶體管 　 FX2N-48MR-001 48 24 漏型 24 繼電器 182x87x90 (7.2x3.4x3.5) FX2N-48MT 晶體管 　 FX2N-64MR-001 64 32 漏型 32 繼電器 220x87x90 (8.7x3.4x3.5) FX2N-64MT 晶體管 　 FX2N-80MR-001 80 40 漏型 40 繼電器 285x87x90 (11.2x3.4x3.5) FX2N-80MT 晶體管 　 FX2N-128MR-001 128 64 漏型 64 繼電器 350x87x90 (13.8x3.4x3.5) FX2N-128MT 晶體管 24V直流電源、24V直流輸入類型：模型 I/O總數 輸入 輸出 尺寸 mm(英寸）（寬）x（厚）x（高） 數目 類型 數目 類型 　 FX2N-32MR-D 32 16 漏型 16 繼電器 150x87x90 (5.9x3.4x3.5) FX2N-32MT-D 晶體管 　 FX2N-48MR-D 48 24 漏型 24 繼電器 182x87x90 (7.2x3.4x3.5) FX2N-48MT-D 晶體管 　 FX2N-64MR-D 64 32 漏型 32 繼電器 220x87x90 (8.7x3.4x3.5) FX2N-64MT-D 晶體管 　 FX2N-80MR-D 80 40 漏型 40 繼電器 285x87x90 (11.2x3.4x3.5) FX2N-80MT-D 晶體管 性能規格： FX2N性能規格 項目 規格 備注 運轉控制方法 通過儲存的程序周期運轉 I/O控制方法 批次處理方法（當執行END指令時） I/O指令可以刷新 運轉處理時間 基本指令：0.08μs 應用指令：1.52至幾百μs指令 編程語言 邏輯梯形圖和指令清單 使用步進梯形圖能生成SFC類型程序 程式容量 8000步內置 使用附加寄存器盒可擴展到16000步 指令數目 基本順序指令：27 步進梯形指令：2 應用指令：128 最大可用298條應用指令 I/O配置 最大硬體I/O配置256，依賴于用戶的選擇（最大軟件可設定地址輸入256、輸出256） 輔助繼電器（M線圈） 一般 500點 M0到M499 鎖定 2572點 M384至M3071 特殊 256點 M8000至8255 狀態繼電器（S線圈） 一般 490點 S0至S499 鎖定 400點 S500至S899 初始 10點 S0至S9 信號報警器 100點 S900至S999 定時器（T） 100毫秒 范圍：0至3276.7秒200點 T0至T199 10毫秒 范圍：0至3276.7秒46點 T200至T245 1毫秒保持型 范圍：0.001至32.767秒4點 T246至T249 100毫秒保持型 范圍：0至3276.7秒6點 T250至T255 計數器（C） 一般16位 范圍：0至32767數200點 C0至C199 類型：16位上計數器 鎖定16位 100點（子系統） C100至C199 類型：16位上計數器 一般32位 范圍：-2147483648至+32147483648數 35點 C200至C219 類型：32位上/下計數器 鎖定32位 15點 C220至C234 類型：32位上/下計數器 高速計數器（C） 單相 范圍：-2147483648+2147483648數一般規則：選擇組合計數頻率不大于20KHz.計數器組合注意所有的計數器都鎖定。 C235至C240 6點 單相c/w起始停止輸入 C241至C245 5點 雙相 C246至C250 5點 A/B相 C251至C252 5點 數據寄存器（D） 一般 200點 D0至D199 類型：32位元件的16位數據存儲寄存器 鎖定 7800點 D200至D7999 類型：32位元件的16位數據存儲寄存器 文件寄存器 7000點　 D1000至D7999通過14塊500程式步的參數設置類型：16位數據存儲寄存器 特殊 256點 從D8000至D8255 類型：16位數據存儲寄存器 變址 16點 V0至V7和Z0至Z7 類型：16位數據存儲寄存器 指標（P） 用于CALL 128點 N0至P127 　 用于中斷 6輸入點、3定時器、6計數器 100*至130* （上升觸發*＝1，下降觸發*＝0，**＝時間(單位：毫秒)） 嵌套層次 用于MC和MRC時8點 N0至N7 常數 十進位K 16位：-32768至32768 32位：-2147483648至+2147483647 　 十六進位H 16位：-32768至+32768 32位：-214783648至+2147483647 浮點 32位：±1.175x10¯³³，±3.403x10³³（不能直接輸入）
