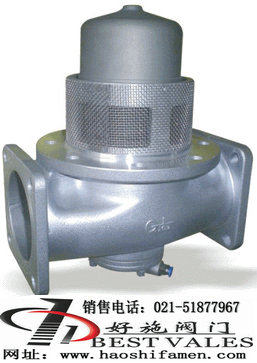

用途：壓力平衡式海底閥使用于多倉罐車，可進行油倉的單獨裝卸，三通的設計有效減少油罐底部管路的安裝，減輕油車負載，操作簡便，安全可靠。
功能和特點：
◆可以通過閥門的氣動開關任意轉換油路的通油方向。
◆切斷槽緊急情況下自動斷開，防止泄露。
◆全氣動控制，在無氣源的情況下，可確保閥門的正常關閉。
◆密封性閥桿自動對中，壓緊彈簧牢固耐用。
◆高品質壓模鑄造閥體和內部零件，確保使用可靠。
◆過濾網安裝有關標準配置，防止異物破壞油封。
◆輕體材料鋁合金輕質材料，減輕油罐車負荷。
◆流動形閥體減少流動阻力。
二工作原理
海底閥采用單作用汽缸結構，壓縮空氣驅動活塞桿拉出。頂開中柱塞的彈簧，打開進去，介質通過，工作完畢，關閉氣源，中塞柱依靠彈簧，復位密封，關閉閥門。為保證閥門具有良好的工作能力，必須滿足一下條件：
1．海底閥工作時，系統氣源必須保證>0.4MPA的壓力.
2．閥體與中柱塞必須保證高度密封.
3．彈簧必須保持足夠的彈力復位.
(一)安裝要求
1.海底閥在油罐車上安裝時,應與罐體保持平衡。進口法蘭與罐體連接的密封墊是由我廠提供的軟木墊，注意不要損壞。
2.安裝氣源軟管時應保護好氣動接頭。
（二）使用
海底閥在出廠前已經過調試，安裝完畢即可使用，不得隨意拆卸。如存在汽缸不能正常工作及有滲漏現象，請與我廠技術部聯系。
四．易損零件
|
序號 |
易損件名稱 |
型號及規格 |
數量 |
備注 |
|
1 |
氣動接頭 |
Pc6-0.2 |
1 |
|
|
2 |
Y型圈 |
40*50*6.3/7 |
1 |
|
|
3 |
Y型圈 |
22*14*4.8/5.4 |
1 |
|
|
4 |
汽缸 |
全套 |
1 |
|
|
5 |
中塞閥閥彈簧 |
125*50*5 |
1 |
|
五．訂貨須知
1.用戶根據使用條件選型，必經注明型號。
2.對海底閥有特殊要求的經供需雙方協商確定，并在合同上注明或訂正協議書為據。
3.用戶需要提供配件或易損件時，應注明型號，規格，獨立記價。
4.本廠產品實行三包嚴格履行合同義務，遵守用戶至上，信譽第一原則。
在用戶選用產品拾為并遵守保管及使用規則的前提下，保質期由半年。在保質期內因產品使用質量不良而損壞和不能正常使用時，負責免費為用戶更換或修理，但使用不當造成破損和易損零件的正常磨損不在此限。
5.用戶有不明之事可向我廠提供咨詢。
