加拿大MCS公司傾角傳感器利用硅微機械裝置，從而在可靠性、穩定性和集成度方面，提供了超過基于流體、電解質和擺錘原理的傳感器的獨特的優勢,包括了單軸和雙軸測量的模擬和數字輸出,擁有各種精度、各種測量范圍的傳感器。加拿大MCSC（Motion Control Sensor Corporation）公司多年來致力于基礎元件的開發、系統集成，在傾角傳感器領域的研制開發已經有多年歷史，許多傳感器已經被成功應用于重型裝備和工業應用，包括平臺的水平測量，實驗室儀器的測量和校準，橋梁監測，汽車電子以及雷達系統等眾多行業和領域。

1、精度高

采用高速數字處理器，對重力加速度信息進行處理與解算，數字輸出角度。采用光刻電阻技術補償非線性誤差，解決了傳統傾角傳感器在較大角度范圍不能保證精度的問題， 實現了全測量范圍內線性化，保證了精度指標。

2、啟動快，穩定性好，分辨率高

采用動態數字濾波技術、零位測試補償技術和零位與標度因數自校正技術，具有快速穩定和低噪聲輸出能力；最高分辨率可達 0.6″，角度穩定度最高可達 1.8″。

3、輸出速率高。

輸出速率最高可達40Hz，便于進行后續的數字濾波處理。

4、雙軸傳感器交叉軸影響的補償

通過三維姿態角度矩陣對載體的俯仰角與橫滾角進行解算，消除了雙軸之間的交聯影響。

5、電源簡單、功耗低，體積小

采用高集成度的低功耗電子器件，具有寬范圍單電源供電能力，8～18VDC（標準供電電壓 12VDC），測量精度不受供電電壓變化影響，具有較小的體積與功耗，最大功耗不大于0.3W，電流不大于 60mA.



接口形式       RS232（RS422/RS485 可選）

測量范圍      ±15 ° / ±30 °/±60 °/ 0～360 °

溫度輸出       內無溫度補償電路,無溫度輸出(內含溫度補償電路,有溫度輸出)

串口參數       9600，n，8，1     （波特率 38400；19200；9600；4800；2400  可選）

供電電壓       8～18VDC

輸出頻率       40Hz

電    流    < 60mA

沖    擊    500g,      4ms

防護等級       IP67

工作溫度       -40℃～70℃

儲存溫度       -50℃～80℃

尺    寸       54±0.2mm×44±0.2mm×14±0.2mm

重    量    50±5g



SANG3000-S015，SANG3000-S030

測量范圍      數字±15,±30  ��  模擬±15/k,±30/k ( K  = 1，2，4，8，16，32，64，128)

輸出形式      Data(RS232/RS422/RS485)、Analog(±5V)、PWM(5V)

測量精度      0.005 ��       0.011 ��

非線性度      0.03%

標度因數      數字  0.0005/ bit,0.001 /bit   模擬  3.2768 /k/V,6.5535 /k/V      (模擬最大輸出 ±5 V)

頻率帶寬      10 Hz  ( 數字輸出頻率 20Hz )

供電電壓      ±5 V ～ ±12 V

工作溫度      -40 ℃ ～ +70 ℃

貯存溫度       -50 ℃ ～ +105 ℃

沖    擊      1000 g

注：   1、脈寬調制PWM輸出技術性能同模擬技術性能；

2、模擬和脈寬調制PWM輸出增益可通過數字通道改變。

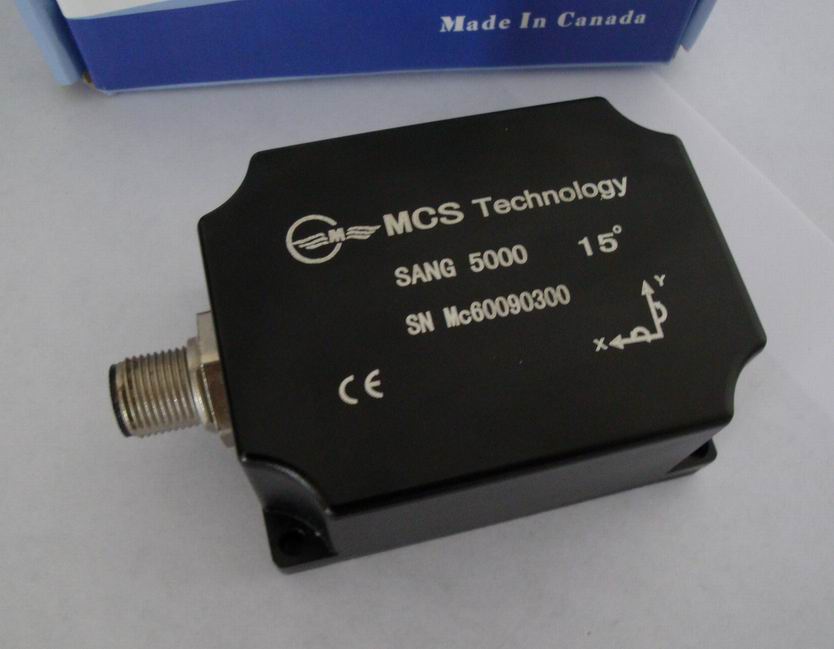

SANG5000技術指標：

輸出形式: CAN2.0B / CAN2.0A

測量范圍: ±15 ° / ±30 °/±60 °/ 0～360 °

測量精度: 0.05°/ 0.01°/ 0.1°

標度因數: 參考技術手冊

溫度輸出: Yes

波 特 率: 9600，n，8，1 (20 次/秒 )

供電電壓:+8 to +18 Vdc 或者 ＋18 to ＋28Vdc

電    流: <50mA

沖    擊: 500g,4ms

工作溫度: -40～70 ℃

儲存溫度: -50～105 ℃

尺    寸: 70 mm × 5 2 mm × 34 mm

重    量: 100g
